Бестрансформаторный удвоитель напряжения для малогабаритных устройств

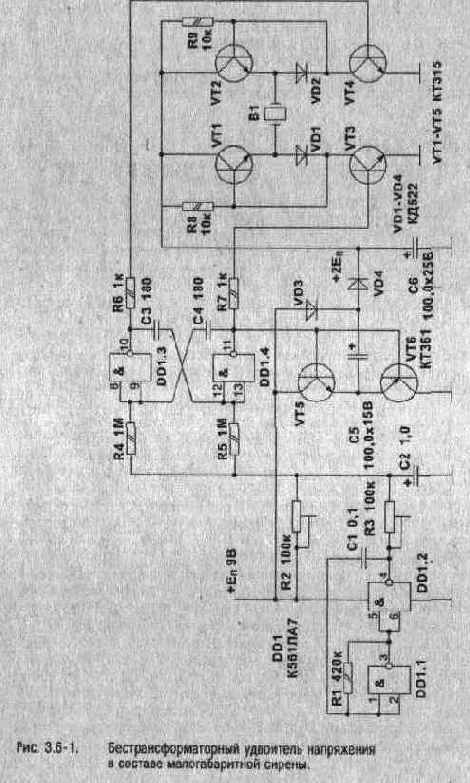

На рис. 3.6-1 приведена схема преобразователя напряжения 9 В -> 18В для устройств, потребляющих не более 100 мА при напряжении питания 18В. Преобразователь приведен в составе практической схемы сирены для систем охраны и сигнализации.

Генератор управления выполнен по типовой схеме. На выходе D 1.2 формируются прямоугольные импульсы с частотой 1 Гц. Импульсы поступают на управляемый генератор Dl.3, D1.4 и цепочку из R3, R2, С2, которая влияет на глубину модуляции. R4, R5, СЗ, С4 подбираются в соответствии с резонансной частотой пьезо керамического излучателя В 1 в пределах 1,5-3 кГц. Для повышения амплитуды на пьезокристалле в схему введен умножитель. Сигнал с выхода DD1.4 поступает на комплементарную пару VT5, VT6 и далее на умножитель VD3, VD4, С5, Сб. Напряжение на С6 при токе нагрузки 50 мА и основном питании 9 В составляет порядка 16 В. Мощность умножителя можно несколько увеличить, применив емкости большего номинала. Схему можно питать напряжением 6-15 В (15 В — максимум для ИС серии 561), в случае 15 В питания, напряжение на выходе умножителя будет составлять нс менее 25 В при нагрузке 80 мА.


В данной конструкции амплитуда на кристалле пьезоэлемен та будет учетверенной, учитывая то, что он включен в противофа-зе, относительно плеч транзисторов VT1, VT3. В качестве излучателя используется специально для этих целей разработанная керамическая пластина с двухсторонним покрытием, так называемый триморф с диаметром кристалла 32 мм.
