Смесители

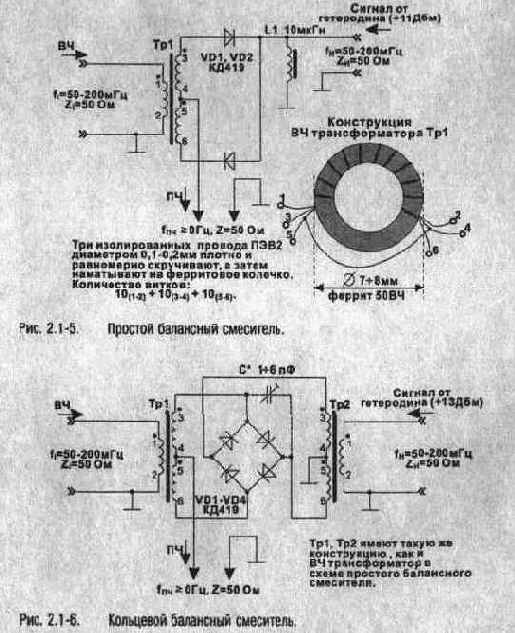

Смесители на рис. 2.1-5 и рис. 2.1-6 работают на частотах 1-300 МГц (формулы расчета индуктивностей см. выше). Обе схемы вносят затухание 5...6,5 дБ, обеспечивают широкую полосу пропускания и применимы в самых разнообразных конструкциях.
