Разветвитель номера с питанием от телефонной линии

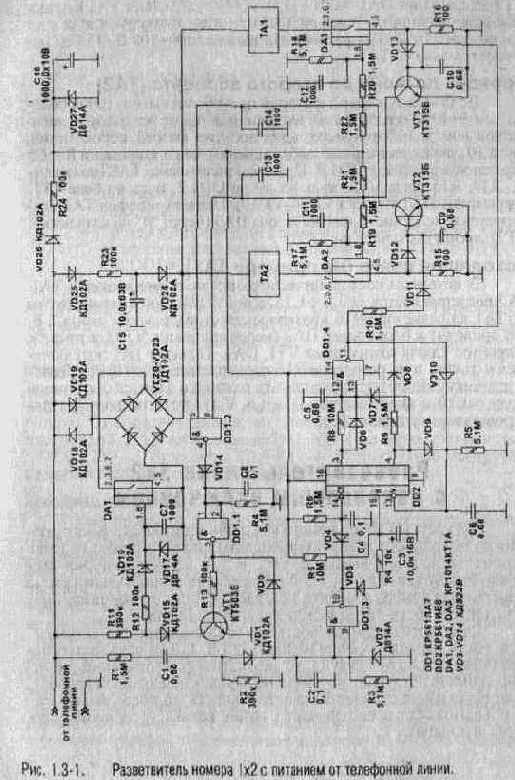

На рис. 1.3-1 представлена принципиальная схема разветвителя номера 1х2 с питанием от телефонной линии. В состав схемы входят:

• входной узел обработки посылки вызова — Rl, Cl, R2, VDl,VD2,R3,C2,DD1.3.

• счетный узел DD2;

• ключ коммутации телефонов на линию — DA1, мост VD20-VD23, VTl

• ключ блокировки ТА2 — DA2, VT3;

• к люч блокировки ТА1 — DA3, VT2;

• релевремени 50 с — R5, СЗ;

• реле времени 10 с —R8, С5, DD1.4;

• цепи питания -60 В: VD25, R23, С15. 8 В: VD26, R24, C16,VD27

Принцип работы


При включении в телефонную линию согласно обозначенной полярности, С15 заряжается до +60 В, С16 заряжается до +8 В (питание микросхем). В режиме ожидания оба телефона отключены от линии вследствие того. что ключ DA1 заперт по цепочке:

+8 В с выхода DD 1.1. база VT 1, нулевой потенциал на коллекторе VT1 поддерживает нуль на управляющем входе DA1 (это не следует проверять осциллографом!).

При поступлении вызова на входной узел DD1.3 ИС счетчика DD2 подготавливается к счету вследствие обнуления СЗ через цепочку R4, VD3, и далее, по заднему фронту сформированных импульсов, поступающих на вход 14 DD2, производится подсчет (осциллограф рекомендуется подключать либо на выход DD1.3, либо на выходы DD2, для исключения шунтировання мегаомных цепей)

Порядок дозвона до первого абонента (ТА1)

После окончания второй посылки вызова высокий уровень появляется на выходе 4 DD2, счет останавливается, включается ТА1 (по цепочке: R9, VD8. база VT3, нуль на входе DD1.2, нуль на базе


VT1, открывание DA1, мост VD20-VD23 подключает ТА1 к плюсу телефонной линии). Телефон ТА2 при этом блокируется за счет отключения DA2. Третья посылка вызова (100-200 В, 25 Гц) поступает только на ТА1.

Порядок дозвона до второго абонента (ТА2)

Если между первой и второй посылками вызова пауза больше чем 9-10 секунд (то есть входящий абонент использует логический номер: набор номера, одна посылка вызова, сброс линии, пауза 10 секунд, повторный набор номера), то реле времени R8, С5 переключает элемент DD1.4. При этом включается ТА2 (по цепочке: R10, R15, база VT2, нуль на входе DD1.2, нуль на базе VT1, открывание DA1 и моста VD20-VD23). Первый телефон ТА1 блокируется вследствие закрытия ключа DA3 (через "0" на коллекторе VT2), вызов поступает на ТА2.

Исходящая связь (на примере ТА1)

В исходном состоянии на верхних по схеме выводах ТА1, ТА2 поддерживается +60 В с С15 через VD24. При снятии трубки на ТА1 на резисторе R16 кратковременно выделяется около 2 В, что приводит к блокировке DA2 (через коллектор VT3), а также к открытию ключа коммутации VT1, DA1. Телефон ТА1 подключается к линии, и на резисторе R 16 поддерживается до 2 В, обеспечивая коммутацию первого аппарата на линию. При наборе номера емкость С10, а также цепочка R14, С8, VD 14 не позволяют разблокировать коммутацию.
