Технология разработки систем на кристалле

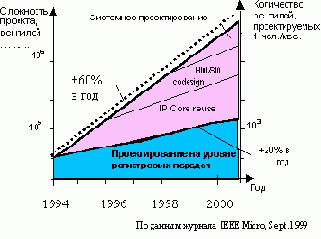

Согласно известному закону Мора, количество транзисторов на кристалле СБИС с каждым годом увеличивается приблизительно на 60%. С определенного момента времени то оборудование, которое размещалось на одной печатной плате, стало возможным поместить на одном кристалле (рис.2). Причем это становится выгодным, благодаря уменьшению общей стоимости, числа необходимых микросхем, энергопотребления, повышению надежности. Таким образом, на одном кристалле размещается не только конкретное функциональное устройство, например, центральный микропроцессор, но и другие, такие как АЦП, ОЗУ, ПЗУ, блоки цифровой обработки сигналов, интерфейсные узлы и т.п., дополняющие его до законченной системы блоков. Поэтому такое ВУ принято называть System On the Chip (SOC) - системой на кристалле (СНК).
СНК это, как правило, заказная СБИС. Чтобы разработка СНК себя окупила, необходимо реализовать десятки и сотни тысяч СБИС. Проект ВС, реализованный на ПЛИС, может быть выгодным при партиях в десятки и сотни экземпляров, благодаря дешевизне разработки и производстава такой ВС. Разработка такой ВС как минимум в 2 раза длится быстрее, чем проектирование СБИС. Это обусловило бурное распространение ПЛИС как элементной базы СНК.
Наиболее трудоемкими и ответственными этапами разработки СНК выступают этапы структурного проектирования и верификации соответствия ВС заданным алгоритмам функционирования. Поэтому эффективность САПРов микросхем и производительность разработчиков, выполняющих проектирование на уровне регистровых передач, постоянно растет приблизительно на 20% в год. Но начиная с середины 90-х годов, производительность разработчиков стала заметно отставать от роста сложности СНК .
Первым направлением улучшения технологии разработки СНК, направленным на уменьшение зазора между ростом производительности проектирования на уровне регистровых передач и ростом сложности СНК, является применение крупных библиотечных вычислительных модулей (Intellectual Property Cores). Эти модули должны быть надежно повторяемыми и настраиваемыми под решаемые задачи в ряде проектов СНК.
Повторное применение таких модулей (IP Core reuse), которые можно назвать вычислительными заготовками за их функциональную и технологическую адаптируемость, позволяет уменьшить трудозатраты и сроки проектирования СНК.
Второе направление - это разработка САПР совместного проектирования аппаратно-программного обеспечения (Hardware - Software Codesign). Архитектура СНК, как правило, включает в себя микропроцессорное ядро с периферийными устройствами в различном сочетании. Обычно процесс разработки ВУ с такой архитектурой состоит из трех последовательных этапов: разработки матобеспечения микропроцессора, проектирования электрической схемы аппаратуры и стыковки матобеспечения с аппаратурой. Для ускорения проектирования разрабатывают САПР, которая не только обеспечивает совместное выполнение этих этапов, но и моделирование работы СНК и ее верификацию в комплексе.
