Структура КЛБ

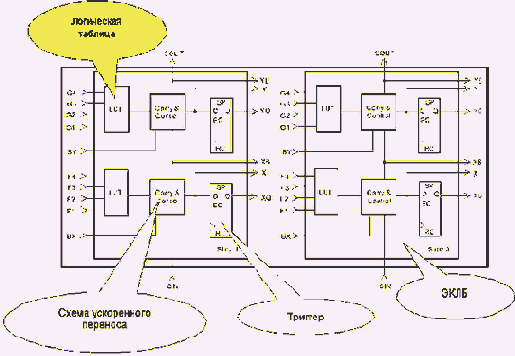

В базовой серии ПЛИС XC4000 фирмы Xilinx основной единицей оборудования считается КЛБ, состоящий из двух триггеров и двух ЛТ. В новых сериях ПЛИС количество триггеров и ЛТ увеличилось вдвое и вчетверо. Чтобы оставить для всех серий одну и ту же единицу оборудования, условились называть КЛБ из двух триггеров и двух ЛТ эквивалентным КЛБ (ЭКЛБ) или CLB slice. Таким образом, КЛБ серии Virtex состоит из двух ЭКЛБ, а серии VirtexII - из четырех ЭКЛБ .
