Логическая таблица

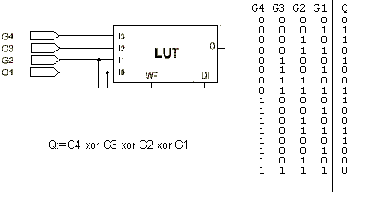

Роль основного логического элемента в ПЛИС играет логическая таблица (ЛТ) или look-up table (LUT), представляющая собой однобитное ОЗУ на 16 ячеек. В ЛТ по адресу G3,G2,G1,G0 записана единица, если код адреса представляет собой конституенту единицы заданной четырехвходовой логической функции. Например, если по адресу 1,1,1,1 записана единица, а по остальным адресам - ноль, то ЛТ реализует четырехвходовую функцию И. На рис. показан пример кодирования функции Исключающее ИЛИ на четыре входа.

Триггеры ЛТ входят в состав программирующего сдвигового регистра и их начальное состояние заполняется в период конфигурирования ПЛИС.
