Ход проектирования с использованием VHDL.

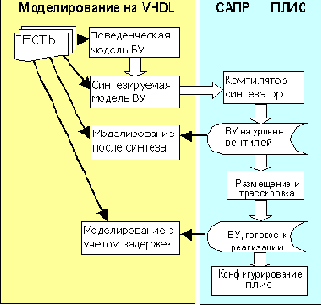

На рисунке показана схема разработки проекта ВУ, предназначенного для исполнения в программируемой логической интегральной схеме (ПЛИС).
Вначале ВУ описывается в виде своей поведенческой модели, на которой отрабатывается задуманный алгоритм функционирования ВУ. Затем эта модель вручную перерабатывается в синтезируемую модель ВУ, описанную на уровне регистровых передач. Такая модель, будучи странслированной компилятором-синтезатором, дает проектную документацию в виде файла описания схемы ВУ на уровне вентилей (EDIF - файл). При этом автоматически выполняется логическая оптимизация ВУ. Одновременно этот файл автоматически преобразуется в VHDL- модель ВУ на уровне вентилей.
Проект ВУ в виде Electronic Distribution International Format (EDIF) - файла принимается как исходный всеми САПР изготовления ПЛИС и СБИС. Эти САПР выполняют замену вентилей на библиотечные компоненты, их размещение на площади кристалла, трассировку межсоединений, проектирование масок, проверку соответствия проектным нормам и т.п. В результате записываются файлы проектной документации изготовления кристалла и его логической модели, учитывающей задержки как в вентилях, так и в межсоединениях. Эта модель также представляется на VHDL.
Стоимость ошибок при проектировании СБИС очень высока, особенно на ранних этапах. Поэтому все этапы проектирования - алгоритмический, структурный, логический, технологический - сопровождаются моделированием ВУ с помощью, так называемого испытательного стенда (testbench). Этот стенд представляет собой VHDL-модель, составными частями которой являются модель тестируемого ВУ и модели генератора тестовых сигналов и логического анализатора, проверяющих правильность функционирования ВУ. Причем на всех этапах может использоваться один и тот же испытательный стенд и те же тестовые файлы.
