Блоки ввода-вывода сигналов

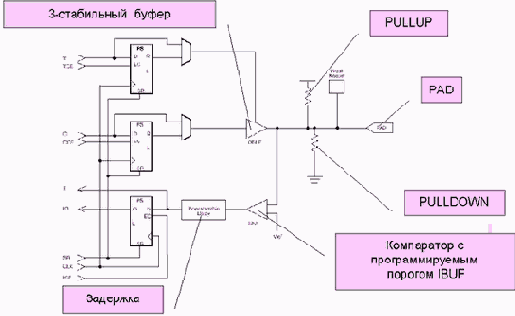

ПЛИС находят широкое применение благодаря тому, что их можно включать в большинство проектов вычислительных устройств и ими можно заменять большое количество старых микросхем. Предпосылкой этому служит большое число блоков ввода-вывода сигналов IOB, настраиваемых под различные стандарты электрического соединения входов микросхем. На рис. показана структура одного IOB.

Сигнальный вывод ПЛИС получил название PAD. С помощью настройки к нему можно подключать внутренний нагрузочный резистор PULLUP или резистор PULLDOWN, соединенные с шиной питания или шиной земли, соответственно. Эти резисторы обеспечивают режим выхода с открытым коллектором (стоком) для систем с различными уровнями логики. Входной сигнал с PAD поступает на компаратор IBUF, порог срабатывания которого программируется под уровни ТТЛ, КМОП, шины PCI и многие другие, а также может регулироваться установкой подаваемого снаружи напряжения. Для обеспечения временного сдвига сигнала относительно фронта синхросерии, обеспечивающего надежный прием сигнала во внутренние триггеры, в цепь входного сигнала может включаться специальная схема задержки.

Выходной сигнал в IOB формируется в тристабильном буфере OBUFT, причем его уровень максимального тока программируется ступенями и может достигать 20 мА. Для обеспечения быстродействующего ввода-вывода передаваемые и принимаемые биты данных, а также сигнал управления тристабильным буфером могут запоминаться в триггерах.

В новых сериях ПЛИС предусмотрена настройка входного и выходного импеданса PADа, а также бифазное функционирование пар PADов для достижения помехоустойчивой высокоскоростной передачи данных.

При диагностике и отладке, в одном из режимов конфигурирования ПЛИС может быть переключена в режим пограничного сканирования (Boundary Scan). В этом режиме все IOB соединяются в цепочку одного длинного регистра сдвига. Путем стандартного внешнего управления этим регистром сдвига через интерфейс JTAG можно считывать состояния выводов, подавать тестовые сигналы, конфигурировать ПЛИС.

В период конфигурирования ПЛИС для того, чтобы подключаемые к ней устройства не функционировали неопределенным образом, выходы IOB отключаются и на них обычно выставляется уровень H слабой единицы (Weak Keeper).
